Dlaczego wstawiam tutaj opis radyjka? Z prostej przyczyny, sprzęt nieużywany to sprzęt, w który się niepotrzebnie zainwestowało. Jeśli ktoś będzie w potrzebie mogę użyczyć radiostacji na potrzeby szkoleń, łączności terenowej czy nawet zabawy, ale wolę mieć pewność, że dostanę ją z powrotem działającą. Za cudze przewinienia urywam jaja razem z kręgosłupem. Enjoy!



'przedruk' z MilSim.pl

Opis radiostacji:



- Zakres częstotliwości 44-53 Mhz z krokiem 25khz

- 400 możliwych ustawień częstotliwości (kanałów)

- Moc nadawania 1W

- Przybliżony zasięg z krótką anteną prętową - 1km

- Przybliżony zasięg z długą anteną prętową - 5km

- Przybliżony zasięg z krótką anteną drutową - 10km

- Przybliżony zasięg z długą anteną drutową - 20km

- Zasilanie - akumulator NiCd o pojemności 4000 mAh (4Ah) i napięciu znamionowym 6V.

- Czas pracy przy założeniu stosunku nadawania do odbierania jak 1 : 5 wynosi 10 godz.

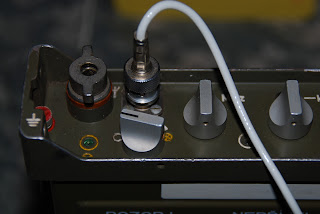

1- złącze anten prętowych krótkiej i długiej

2- złącze BNC anten drutowych krótkiej i długiej

3- Przełącznik częstotliwości MHz

4- Przełącznik częstotliwości KHz

5- Przełącznik częstotliwości Hz

6- Wskaźnik częstotliwości Hz

7- Wskaźnik rozładowania akumulatora (zapala się gdy akumulator jest rozładowany).

8- Gniazdo mikrofonosłuchawki.

9- Kontrolka zasilania.

10- Kontrolka pracy. Miga - wszystko ok, nie miga lub pali się stale - awaria radia.

11- Włącznik zasilania / poziom szumów i blokady squelch.



Praca z radiostacją:

Przygotowanie do pracy:
Do sprawnego działania radiostacji RF-10 niezbędne jest podpięcie zasilania oraz podłączenie anteny i mikrofonosłuchawki.
Po włączeniu radia przełącznikiem (11), ustawiamy radio w trybie SELF TEST. Słuchawka powinna wydawać z głośnika głośny szum. Powinny również świecić się wszystkie diody oraz podświetlenie wskaźników częstotliwości.

Nadawanie i odbiór:
Po włączeniu przełącznikiem (11), radiostacja od razu jest gotowa do odbioru. Opis trybów pracy jest zamieszczony poniżej. Po ustawieniu zadanej częstotliwości, rozpoczynamy nadawanie/odbiór. Przycisk PTT znajduje się po wewnętrznej stronie słuchawki.



Tryby pracy radiostacji:

Tryb odbioru ustawiamy za pomocą przełącznika (11), zgodnie z poniżej zamieszczonym opisem.




1. off - wyłączone
2. tryb cichy
3. niska głośność z włączoną blokadą szumów
4. średnia głośność z włączoną blokadą szumów
5. maksymalna głośność ze zdjętą blokada szumów.
6. self-test + podświetlenie

Dobór anten

Jest to najważniejsza umiejętność dla skutecznego przeprowadzenia łączności!

Oceniamy odległość na jaką mamy nawiązać łączność i podłączamy odpowiednią antenę prętową lub rozwieszamy drutową!



Anteny prętowe osadzamy w gnieździe (1) i przekręcamy zabezpieczenie przed wysunięciem anteny z gniazda. Antena jest gotowa do pracy.

Anteny prętowe pracują z polaryzacją pionową, co oznacza że dla prawidłowej pracy muszą być ustawione w pozycji pionowej.



Jeśli planowana odległość łączności przekracza 4 km lub panują trudne warunki terenowe, konieczne jest rozwieszenie anteny drutowej. Najczęściej wykorzystywaną w grach typu milsim, jest krótka antena drutowa (3,3m). Jej zainstalowanie (po uprzednim zdemontowaniu anteny prętowej) polega na podpięciu jednego końca do złącza BNC w radiu, drugi koniec łączymy z linką, za pomocą której windujemy antenę jak najwyżej. Staramy się tak zamocować antenę, żeby pozostawała możliwie jak najbardziej w pionie. Przykładowe rozwieszenie anteny na rysunku poniżej:


Gdy masz trudności z nawiązaniem łączności (dotyczy radiostacji wszelkiego typu):

- Zmień pozycję radia. Przesuń się kilka metrów w prawo lub lewo. Staraj się aby kierunku w którym nadajesz nie zasłaniały duże przeszkody jak człowiek, drzewo, wzgórze.

- Jeśli znajdujesz się w gęstym zagajniku/zaroślach, wyjdź na bardziej odkrytą przestrzeń. Jeśli nie zupełnie otwartą, to chociaż o rzadszym poszyciu.

- Pamiętaj aby antena była ustawiona jak najbardziej pionowo (nie dotyczy kierunkowej).

- Mów głośniej do mikrofonu. To bardzo ważne! RF-10 to już leciwy sprzęt i zamontowane w nich wkładki mikrofonowe straciły już swoją pierwotną czułość!

- Złapanie radiostacji dłonią podczas pracy, powoduje że antena dysponuje dodatkową przeciwwagą, co potrafi znacznie polepszyć odbiór słabych sygnałów.

- Zmień antenę na dłuższą.

- W momencie zapalenia lampki rozładowanego akumulatora, niezwłocznie wymień akumulator. Zbyt niskie napięcie powoduje niezrozumiałe komunikaty z nieczytelną modulacją.

- Nigdy nie nadawaj, bez podłączonej anteny! Jeśli odłączasz antenę, najlepiej odłącz zasilanie (aku) lub chociaż mikrofonosłuchawkę.

- Po włączeniu RF-10 odczekaj 1-2 min przed rozpoczęciem pracy. W tym sprzęcie elektronika musi się trochę "nagrzać" (szczególnie w niskich temperaturach).

- Blokada szumów "squelch" może nie działać prawidłowo w terenie miejskim lub gdy w pobliżu występuje silne źródło zakłóceń. Radio będzie "przepuszczało" szum.






Samo radio w gęstym lesie ma zasięg nieporównywalnie większy niż NavComy pomimo relatywnie niższej mocy. Wynika to z zastosowanych anten i częstotliwości, na której radiostacja pracuje.

PRZEDRUK ORGINALNEJ INSTRUKCJI (pdf)

Czeska strona RF10



'przedruk' z MilSim.pl

Poniżej przykład kompletnie skopanej obsługi RF-10




- Antena drutowa rozwinięta, a właściwie nie rozwinięta bo większość ciągnie się po ziemi. Na skraju fotki widoczny "kłębek" kabla. Prawdopodobnie zawieszona na najbliższym krzaku. Jak to się ma do rysunków powyżej? Nijak. Tak rozłożona antena nie ma prawa pracować prawidłowo na większe odległości.

- Sytuację pogrąża, widoczna na fotce, zamontowana antena prętowa. Przy podpinaniu anten drutowych, antenę prętową należy zdemontować.



Moduł PTT Igora z MilSim.pl





Edited by wegorz
